Un portail coulissant motorisé ne se règle pas seulement au moment de brancher le moteur. L’emplacement moteur portail coulissant conditionne l’axe de mouvement, le niveau de bruit, la longévité du pignon et la facilité d’entretien, surtout quand on veut une entrée propre et discrète. Je vais ici passer en revue les repères qui comptent vraiment: où fixer la motorisation, comment préparer la base, quels jeux respecter et quels détails évitent les mauvaises surprises.
Les repères à garder avant de fixer la motorisation
- Le moteur se pose sur une base béton stable, parfaitement de niveau et parallèle au portail.
- On privilégie le côté de refoulement, le plus souvent à l’intérieur du terrain, pour protéger l’équipement et garder l’accès.
- Le pignon et la crémaillère doivent garder un jeu de 1 à 2 mm sur toute la course.
- La crémaillère se fixe sur le bas du vantail, sur une zone renforcée, pas sur un panneau souple ou fragile.
- Une pente faible reste acceptable, mais au-delà de 2 à 3 %, l’implantation devient nettement plus délicate.
- Les butées de fin de course se règlent avec marge, généralement 2 à 3 cm avant les arrêts mécaniques.
Pourquoi l’implantation change tout
Je le vois souvent en rénovation: un portail peut être robuste, le moteur de bonne qualité, et pourtant l’ensemble fonctionne mal parce que la base est approximative ou que l’axe n’est pas propre. La motorisation d’un coulissant repose sur un duo simple, mais exigeant: le pignon, qui tourne, et la crémaillère, la barre dentée fixée au vantail. Si le moteur est trop bas, trop haut ou légèrement de travers, le portail force, le bruit augmente et l’usure arrive vite.
Autrement dit, on ne cherche pas seulement un endroit “où ça rentre”. On cherche un point d’implantation qui respecte trois choses à la fois: l’alignement mécanique, la stabilité de la base et l’accessibilité. C’est ce trio qui fait la différence entre une installation propre et une installation qui se dérègle au premier changement de saison. Et c’est précisément pour cela qu’un bon réglage commence bien avant la mise sous tension.
Quand l’axe est bon, le portail coulisse presque sans effort à la main. Quand il ne l’est pas, les symptômes sont très lisibles: frottement irrégulier, à-coups, crémaillère qui saute, butées mal lues, ou moteur qui semble “faible” alors que le problème est simplement géométrique. La suite consiste donc à choisir le bon côté et la bonne implantation.
Choisir le bon côté et le bon axe de refoulement

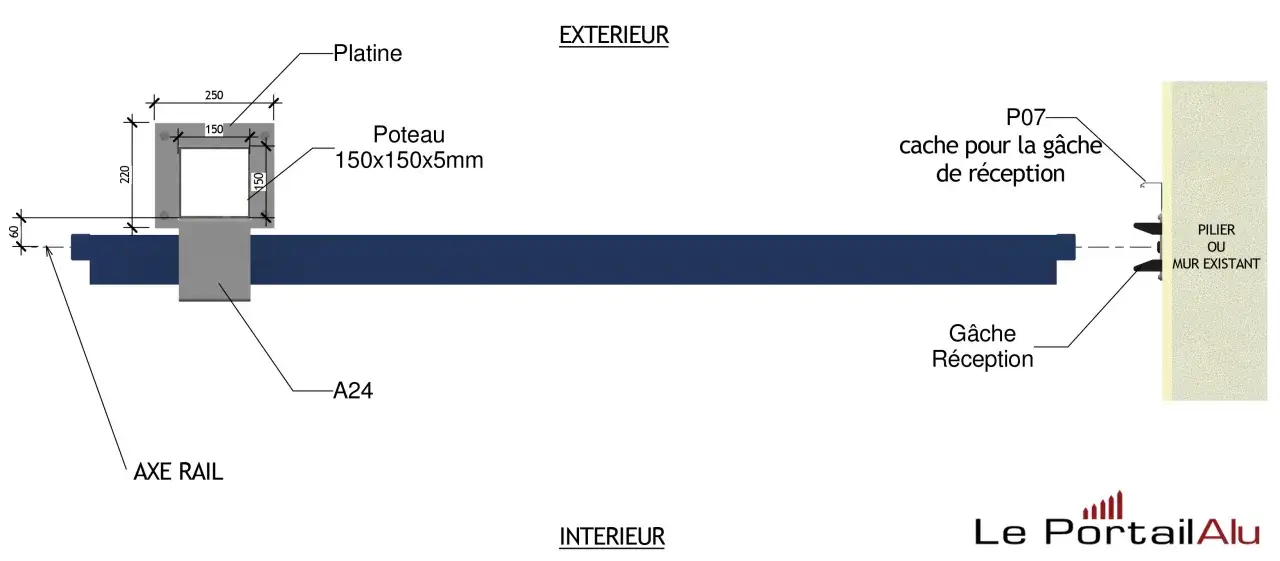

Sur un portail coulissant, je privilégie presque toujours le côté de refoulement, c’est-à-dire la zone où le vantail vient se loger en position ouverte. Dans une maison individuelle, cela revient souvent à placer la motorisation côté intérieur du terrain, pour protéger le bloc moteur, limiter les accès depuis la rue et garder une lecture claire de l’installation. Ce n’est pas une règle absolue, mais c’est le cas le plus propre en pratique.Le point important n’est pas seulement la gauche ou la droite: c’est la cohérence entre le sens de coulissement, la place disponible et la configuration du moteur. Certains motoréducteurs sont pensés d’usine pour une implantation à droite, puis peuvent être adaptés à gauche selon la notice. Sur le terrain, je vérifie toujours cela avant de percer quoi que ce soit, parce qu’un moteur “du bon modèle” mais du mauvais côté peut compliquer tout le reste.
| Critère | Ce que je vise | Pourquoi c’est important |
|---|---|---|
| Côté de refoulement | Le côté où le portail disparaît en ouverture | Le moteur travaille dans l’axe naturel du vantail |
| Position par rapport au terrain | Plutôt à l’intérieur, quand c’est possible | Protection, sécurité et meilleure durabilité |
| Distance au bord du portail | Environ 5 cm avec beaucoup de kits, à confirmer par le gabarit fourni | Permet la fixation et laisse la place au capotage |
| Zone autour du moteur | Accessible pour le débrayage et la maintenance | Un moteur trop encastré finit par devenir pénible à entretenir |
| Exposition à l’eau | Hors zone d’écoulement et de stagnation | Moins de corrosion et moins de faux contacts |
Le bon emplacement, ce n’est donc pas seulement une question de “côté pratique”. C’est aussi une question de confort d’usage au quotidien. Un moteur bien placé se fait oublier; un moteur mal placé vous rappelle sa présence à chaque ouverture.
Préparer une base propre et discrète
Avant de fixer la platine, je pars du principe qu’il faut une base béton indépendante, stable et bien nivelée. C’est le support qui porte toute la motorisation, donc le moindre défaut finit amplifié. La surface doit être plane, parallèle au vantail et assez solide pour supporter les efforts répétés. Sur beaucoup d’installations, on se contente de “poser un moteur”, alors qu’en réalité on installe d’abord une assise mécanique.
Sur une entrée soignée, cette étape compte aussi pour l’esthétique. Une semelle coulée proprement, avec des arêtes nettes, un passage de gaine discret et une platine bien alignée, change complètement la perception de l’ensemble. Je préfère toujours une base lisible et propre à un habillage trop massif qui cache mal les défauts. Le DIY est plus réussi quand il simplifie la lecture de l’installation, pas quand il la maquille.
Concrètement, je vérifie trois choses avant de percer:
- Le niveau du béton, sans bascule ni creux.
- Le parallélisme de la platine avec le portail.
- Le passage des gaines, pour éviter les câbles visibles ou écrasés.
Si le câble d’alimentation doit courir loin, il faut aussi penser à la section du conducteur et à la mise à la terre à proximité de l’automatisme. Au-delà d’environ 30 m, on ne raisonne plus à l’œil: on adapte le dimensionnement, sinon on crée des chutes de tension inutiles et une installation moins fiable.
Une base réussie est donc à la fois technique et discrète. C’est exactement le genre de détail qui fait gagner du temps sur la suite.
Régler la crémaillère et les fins de course sans forcer
Une fois le moteur en place, le vrai travail commence: aligner la crémaillère avec le pignon. C’est là que l’implantation prend tout son sens. Si la crémaillère est trop basse, le moteur porte le poids du portail; si elle est trop haute, les dents travaillent mal et l’ensemble saute. Le bon compromis est simple à retenir: 1 à 2 mm de jeu entre pignon et crémaillère, et ce jeu doit rester constant sur toute la longueur.
Je procède toujours à la main avant de lancer la motorisation. Le portail doit coulisser sans point dur, puis la première section de crémaillère se présente en position, moteur débrayé. Ensuite seulement, je fixe les éléments suivants en gardant la même hauteur et le même axe. Une crémaillère correctement posée n’a pas besoin d’être “rattrapée” plus tard par la carte électronique.
- Ouvrir totalement le portail à la main.
- Présenter le premier segment de crémaillère sur le pignon.
- Contrôler le jeu avec une cale de 1 à 2 mm.
- Faire coulisser le portail sur toute la course pour vérifier l’alignement.
- Régler les butées de fin de course avec une marge d’environ 2 à 3 cm avant l’arrêt mécanique.
Le réglage des fins de course mérite la même rigueur. Si la butée est trop proche, le portail tape; si elle est trop loin, la course perd en précision. Je garde toujours une petite marge, parce qu’un portail travaille un peu avec le temps, surtout quand les températures changent.
En pratique, ce réglage évite une grande partie des pannes “inexpliquées”. Le moteur n’est pas en cause dans la plupart des cas: c’est l’implantation du couple pignon-crémaillère qui n’est pas assez régulière.
Les cas qui compliquent la pose
Toutes les configurations ne se valent pas. Certains terrains sont simplement plus exigeants, et il vaut mieux le savoir avant de commencer. Une pente trop marquée, un portail autoportant, un refoulement encombré ou un portail avec portillon intégré dans la zone de manœuvre peuvent transformer une installation simple en chantier plus technique.
| Situation | Ce qui complique la pose | Ce que je conseille |
|---|---|---|
| Pente supérieure à 2 à 3 % | Le portail travaille de travers et la charge sur le moteur augmente | Revoir l’assise, corriger le niveau ou faire valider le projet |
| Portail autoportant | L’alignement est plus sensible qu’avec un rail classique | Mesure précise de l’axe et fixation très rigoureuse |
| Mur ou pilier trop proche | Manque d’espace pour le moteur ou pour le passage du vantail | Vérifier le gabarit du kit avant achat |
| Portillon dans la zone de refoulement | Interférence possible avec la course du portail | Prévoir un interverrouillage ou revoir l’implantation |
| Terrain très exposé à l’eau | Risque de corrosion et d’encrassement | Surélever, drainer et éviter toute stagnation |
Un détail souvent sous-estimé concerne la vitesse à laquelle on veut “finir proprement”. Sur un terrain compliqué, il vaut mieux une implantation un peu plus longue à préparer qu’une motorisation fixée trop vite. C’est là que le bricolage devient intelligent: on accepte de passer du temps sur l’assise, parce que c’est elle qui conditionne tout le reste.
Je recommande aussi de vérifier, avant toute fixation définitive, que le sens d’ouverture du moteur et la configuration du kit correspondent bien à la réalité du terrain. Sur certains modèles, l’implantation à gauche demande une adaptation prévue par le fabricant; ce n’est pas un détail, c’est une condition de bon fonctionnement.
Intégrer la motorisation sans alourdir l’entrée
Une entrée de maison gagne beaucoup à rester simple visuellement. Je préfère une motorisation claire, accessible et bien alignée, plutôt qu’un ensemble surhabillé qui cache mal la mécanique. Pour obtenir un rendu propre, je travaille sur trois points: la discrétion des câbles, la cohérence des matériaux et la lisibilité de l’ensemble.
La partie DIY la plus rentable est souvent la plus sobre. Une gaine enterrée proprement, un capot moteur sans rayure, une fixation de crémaillère régulière et un béton à arêtes nettes donnent immédiatement un résultat plus fini. Si les piliers sont en pierre, en enduit ou en aluminium, je veille aussi à harmoniser les couleurs des accessoires visibles, sans chercher à tout masquer. Le but n’est pas de faire disparaître la motorisation; le but est qu’elle s’intègre naturellement.
Je garde toutefois une règle ferme: ne pas sacrifier l’accès à la maintenance. Un moteur trop dissimulé devient vite pénible à débrayer, à contrôler ou à dépanner. Le bon compromis est un équipement visible juste ce qu’il faut, protégé, mais pas enfermé. C’est souvent ce qui fait la différence entre une belle entrée et une entrée vraiment pratique.
Les derniers centimètres qui font une pose durable
Si je devais résumer la logique d’une bonne installation, je dirais qu’elle tient en trois mots: base, axe, jeu. Une base solide, un axe propre et un jeu régulier entre le pignon et la crémaillère suffisent à éviter la majorité des dysfonctionnements. Quand ces trois conditions sont réunies, la motorisation devient fluide, discrète et nettement plus durable.
Dans la pratique, je conseille toujours de faire trois vérifications finales avant de refermer le chantier: une course manuelle complète, un contrôle visuel de l’alignement sur toute la longueur, puis un test motorisé à faible stress. C’est simple, mais c’est précisément ce qui évite les retouches inutiles. Sur un portail coulissant, quelques millimètres bien placés valent souvent mieux qu’un moteur plus puissant.
Et si l’objectif est aussi esthétique, je retiens une règle très concrète: une motorisation réussie n’est pas celle qu’on remarque le plus, mais celle qu’on utilise tous les jours sans y penser. C’est exactement l’équilibre que je cherche entre technique, confort et finition.
